產品詳情
功能及技術參數

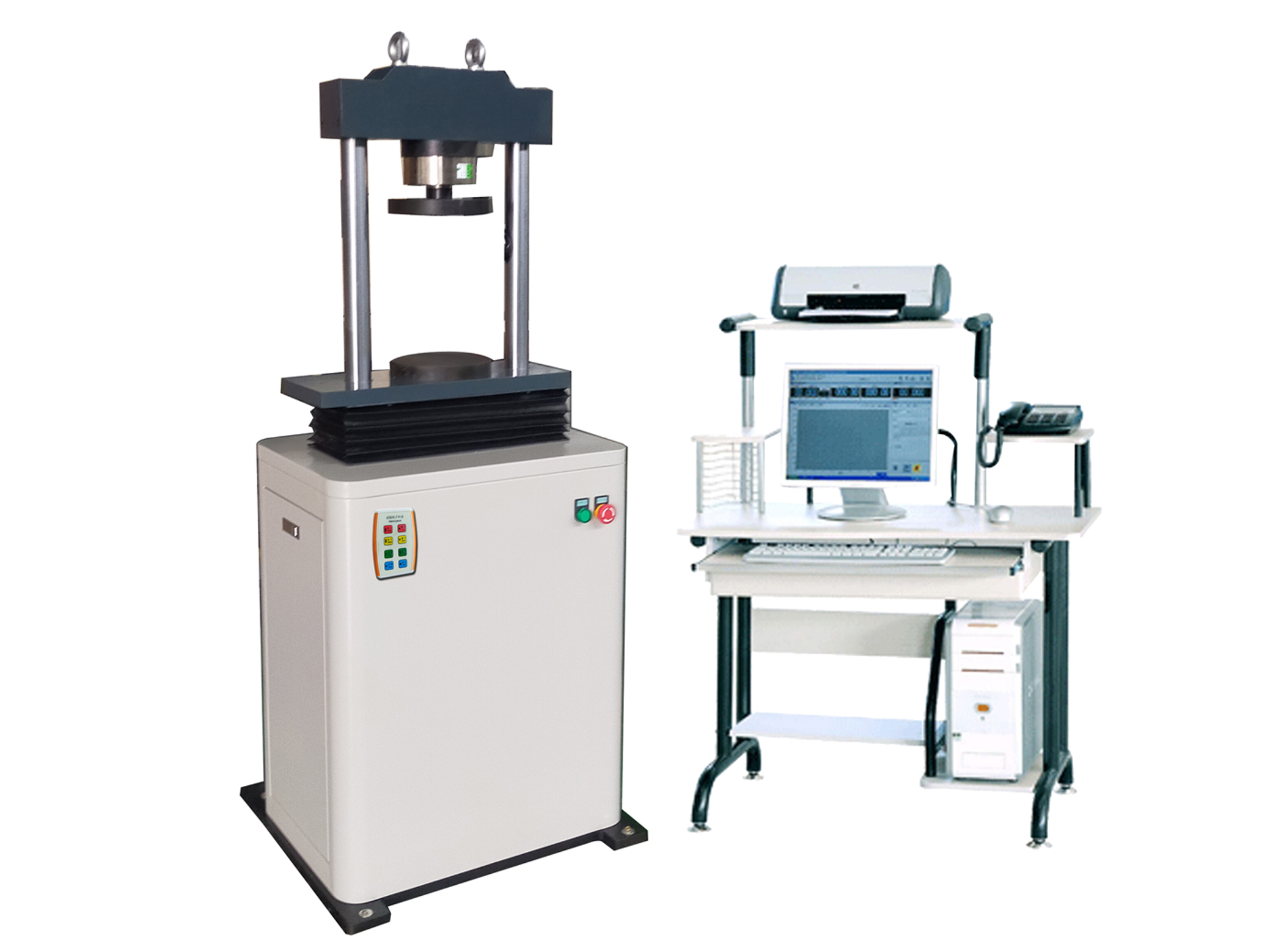

1．主機：規格型號：YYW—10T
2．試驗力測量：
A．試驗力測量范圍：2—100%F.S；
B．試驗力示值精度：≤顯示值的±1%；
C．試驗力測量分辨率：0.005%FS。
3．位移測量：
A．光電編碼器測量行程；。
B．位移示值相對誤差：±1%；
C．位移測量分辨率：0.005mm。
位移值顯示：計算機屏幕顯示直讀數
4．速度控制：
A．應變率控制范圍：0.05-8.0kN/S；
應變率控制精度:±5%；
B．試驗速度控制范圍：0.05-50mm/min。
5．承壓板尺寸：∮150 mm。
6．最大壓縮空間：200mm。
7．試驗行程：100mm。
8．立柱間距：300mm
9．控制系統：
A．Win7/10操作平臺；
B．在以自動控制試驗進程的同時，完成試驗機的試驗數據屏幕顯示.
C．具有試驗力、峰值、試樣變形、位移、試驗曲線的屏幕顯示功能；
D．可以滿足JTG 3430—2020《公路土工試驗規程》----26 無側限抗壓強度試驗：T0148-1993無側限抗壓強度試驗、GB/T50266-2013《工程巖體試驗方法標準》等標準的要求；
E．完成石灰土與飽和軟粘土的無測限抗壓強度、巖石單軸壓力強度試驗,計算相應的力學參數.
10．適用標準與數據處理：
A．用戶可以定制符合國家標準或其它標準要求的數據處理軟件；
B．試驗過程能夠模擬再現和試驗數據的再分析。
11．安全保護裝置：
A．當試驗力超過每檔最大試驗力的2%-5%時，過載保護，系統卸荷；
B．當絲杠升起達到上極限位置時，行程保護，電機停機；
C．具有過流、過壓等保護。
主要配置
|
名 稱 |
內 容 |
備 注 |
|
負荷機架 |
雙柱，高剛性，精密滾珠絲杠 |
1臺 |
|
驅動系統 |
交流伺服調速電機及驅動器 |
1套 |
|
測控系統 |
Py多功能巖石試驗系統V1.0 |
1套 |
|
測力傳感器 |
100kN |
1支 |
|
承載壓板 |
￠150x30mm |
1套 |
|
數據線 |
|
1套 |
|
碎料盤 |
|
1件 |
|
計算機 |
lenovo(雙核/4G/128 SSD/19.5液晶顯示器)，噴墨打印機 |
1臺 |
|
技術資料 |
說明書、裝箱單、合格證、服務單 |
1套 |
|
試驗機軟件 |
|
1套 |
|
